Vysoká spotreba pary a trvalé znečistenie výmenníkov tepla patria medzi najnákladnejšie prevádzkové výzvy pri koncentrácii kvapalín v priemysle. Jednostupňový a viacstupňový odparovač BHP rad rieši obe tieto výzvy prostredníctvom viacstupňového využitia sekundárnej pary na ohrev – overeného architektonického riešenia nasadeného v chemickom spracovaní, výrobe liečiv, výrobe potravín a nápojov a priemysle nových energií po celom svete. Ako komplexné priemyselné koncentračné systémy riešenie rad BHP-MEE zabezpečuje spoľahlivé znižovanie objemu pri súčasnom minimalizovaní energetickej náročnosti a výpadkov spôsobených údržbou.

Za predpokladu, že zloženie prívodného prúdu zostáva v rámci návrhového rozsahu systému, viacúčinná konfigurácia BHP zníži spotrebu pary o 30 % – 60 % oproti základnej variante a zároveň dosiahne až 90 % zníženie objemu pri nepretržitej prevádzke. jednoduchý odparovač či je vhodnejšia viacúčinná alebo jednotlivá konfigurácia, závisí od dostupnosti pary, zložitosti prívodného prúdu a kompromisu medzi kapitálovými a prevádzkovými nákladmi — rozhodnutie, ktoré inžiniersky tím BHP podporuje prostredníctvom miestnej analýzy tepelnej bilancie. jednoduchý odparovač architektúra parou ohrievaného odparovača zabezpečuje stálu výkonnosť v širokom rozsahu zloženia prívodného prúdu a prevádzkových podmienok. parou ohrievaný odparovač architektúra parou ohrievaného odparovača zabezpečuje stálu výkonnosť v širokom rozsahu zloženia prívodného prúdu a prevádzkových podmienok.

Kľúčové špecifikácie

Zotavenie tepla sekundárnej pary: princíp činnosti jednostupňového a viacstupňového odparovača BHP

Trh Jednostupňový a viacstupňový odparovač BHP funguje na jednoduchom inžinierskom princípe: sekundárna para vznikajúca v každom stupni odparovania sa privádza do nasledujúceho stupňa ako vykurovacie médium namiesto toho, aby sa vypúšťala do atmosféry. Toto kaskádové usporiadanie umožňuje, aby jednotka primárnej pary poháňala viacero po sebe nasledujúcich stupňov odparovania, čím sa výrazne zvyšuje pomer hospodárnosti pary. Toto je základný rozdiel medzi jednoduchý odparovač a jeho viacúčinkové protiklady – prvý používa jednu jednotku pary na odparenie približne jednej jednotky vody, zatiaľ čo druhý násobí túto účinnosť postupnou rekuperáciou tepla.

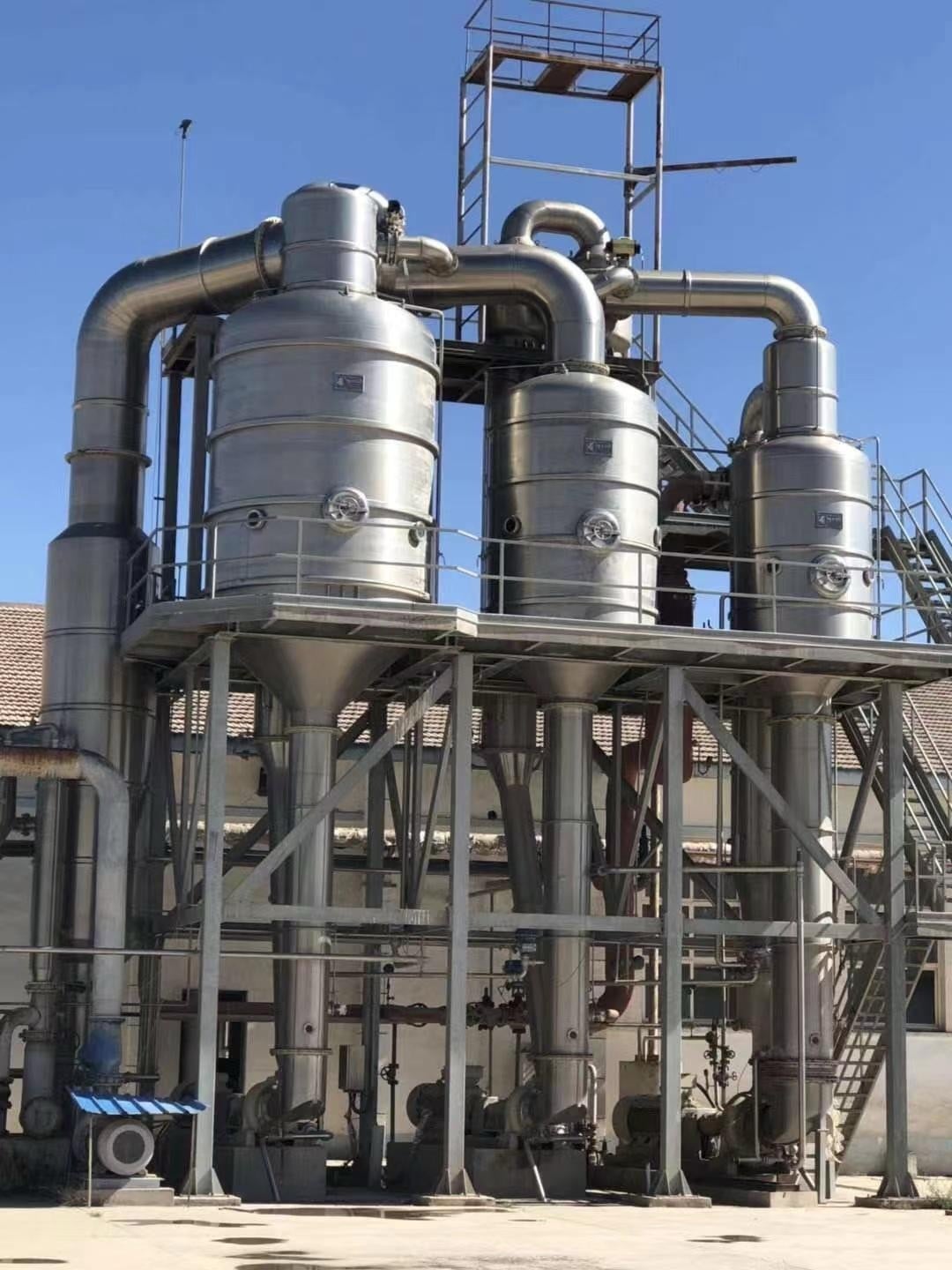

V dvojúčinkovom systéme jeden kilogram primárnej pary odparí približne dva kilogramy vody zo vstupnej zmesi. V trojúčinkovom systéme sa tento pomer blíži trom kilogramom vody na jeden kilogram vstupnej pary. Pre prevádzky s vysokým objemom a dostupným dodávkami pary sa to priamo prejavuje znížením spotreby paliva a energie na meter kubický spracovanej tekutiny. viacúčinkový odparovač je obzvlášť výhodný pre zariadenia, ktoré majú prístup k lacnej pary, avšak čelia vysokým tarifom za elektrinu, kde mechanická rekompresia parnej fázy (MVR) môže byť menej ekonomická.

Vakuumný režim zníži teplotu varu vstupnej kvapaliny, čím sa chránia tepelne citlivé materiály – farmaceutické medziprodukty, biologické extrakty, koncentráty potravinových výrobkov citlivých na teplotu – pred tepelnou degradáciou a znižuje sa tvorba usadín na povrchoch prenosu tepla. Na základe skúseností z priemyselných projektov v juhovýchodnej Ázii a Európe vakuumom podporované nízkoteplotné odparovanie trvalo predlžuje intervaly čistenia v porovnaní s alternatívami pri atmosférickom tlaku. Toto parou ohrievaný odparovač konštrukčné riešenie zabezpečuje, že aj tepelne labilné výrobky si počas procesu koncentrácie zachovajú svoju kvalitu.

Stojí za zmienku, že Jednostupňový a viacstupňový odparovač BHP nie je univerzálne optimálnou voľbou: na miestach s obmedzeným dodávkami pary, ale s lacnou elektrickou energiou, mechanická rekompresia parnej fázy (MVR) môže ponúknuť lepší dlhodobý nákladový profil. Inžinieri BHP navrhujú obe konfigurácie; správna voľba závisí od štruktúry nákladov na energetické zdroje a charakteristík nárastu teploty varu vstupného prúdu. Pre priemyselné koncentračné systémy kde je para ľahko dostupná, viacúčelový odparovač konzistentne poskytuje vynikajúcu účinnosť využitia pary a nižšie prevádzkové náklady.

Päť základných výhod výkonu

Škálovateľná konfigurácia pre každý projekt

Rad BHP-MEE sa rozprestiera jednoduchý odparovač cez viacúčelové konfigurácie s prispôsobenou kapacitou od 1 T/H do 200 T/H, čo umožňuje nákupným tímom presne prispôsobiť prietok, cieľové energetické nároky a kapitálový rozpočet – namiesto nadmernej špecifikácie. Modulárna výstavba podporuje postupné rozširovanie kapacity v súlade s rastúcimi objemmi výroby. Táto škálovateľnosť robí viacúčinkový odparovač vhodným tak pre malé pilotné prevádzky, ako aj pre veľké priemyselné výrobné zariadenia.

Overená účinnosť využitia pary

BHP viacúčinkový odparovač navrhované systémy dosahujú pomer účinnosti využitia pary výrazne vyšší ako jednoduchý odparovač systémy prostredníctvom postupného opätovného využitia latentnej tepla. Každá jednotka BHP-MEE sa vyrába v súlade s požiadavkami systému kvality ISO9001 a pred dodaním prechádza testovaním prijatia na výrobnej prevádzke. Za predpokladu, že obsah rozpustených tuhých látok (TDS) a zloženie prívodnej vody zostávajú v rámci návrhových limít, špecifikované úspory páry sú zmluvne overiteľné. Pre parou ohrievaný odparovač aplikácie sa to prejavuje ako predvídateľné a kvantifikovateľné zníženie prevádzkových nákladov.

Nepretržitá prevádzka s vysokým výkonom

Plne automatický riadiaci systém PLC riadi prívod prívodnej vody, rýchlosť odparovania, monitorovanie koncentrácie a vypúšťanie bez potreby neustáleho zásahu operátora. Reálny čas monitorovania a výstupy upozornení na poruchy umožňujú štandardnému tímu dozorovať viacero výrobných línií z centrálnej stanice. Táto automatizácia zabezpečuje, že priemyselné koncentračné systémy udržiava stálu prevádzkovú výkonnosť s minimálnym manuálnym zásahom, čím sa znížia náklady na prácu a riziko ľudskej chyby.

Znížené tvorenie usadenín a nižšia frekvencia údržby

Postupné usadzovanie síranu vápenatého a uhličitanu znižuje plochu na prenos tepla v konvenčných odparovačoch, čo núti k predčasným vypnutiam na čistenie. Vakuumový dizajn spoločnosti BHP zníži prevádzkovú teplotu a tým spomalí tvorbu usadín pri štandardnom zložení prívodnej tekutiny. Voliteľný systém čistenia na mieste (CIP) umožňuje plánované čistenie bez úplného rozoberania, čím sa skracuje výpadok a znížia sa náklady na prácu. Pre zariadenia spracovávajúce prívodné prúdy náchylné na tvorbu usadín je táto funkcia viacúčinkový odparovač obzvlášť cenná pri udržiavaní dlhodobej prevádzkovej spoľahlivosti.

Koróziou odolné materiály pre agresívne prúdy

Štandardná konštrukcia využíva nehrdzavejúcu oceľ triedy 304. Pre vyššie koncentrácie chloridov, korozívne chemické tekutiny alebo vysoko-solné nálevy ponúka spoločnosť BHP ako základnú vylepšenú možnosť nehrdzavejúcu oceľ triedy 316L a ako premium možnosť vnútorné časti výmenníka tepla z titánového zliatiny. Výber materiálu sa pred jeho špecifikáciou musí potvrdiť na základe reprezentatívnej analýzy prívodnej vody. Táto flexibilita materiálov zaisťuje, že parou ohrievaný odparovač zabezpečuje spoľahlivú životnosť aj v najnáročnejších priemyselné koncentračné systémy použitiach.

Aplikácie v priemysle

Trh Jednostupňový a viacstupňový odparovač BHP spracováva vysokej soľnosti odpadové vody, chemické procesné kvapaliny a priemyselné materské roztoky v týchto hlavných odvetviach:

• Chemické spracovanie: Koncentrácia materského roztoku, medziproduktov procesu a odpadových vôd s vysokým obsahom soli na získavanie materiálov a zníženie objemu pred kryštalizáciou. Tento viacúčinkový odparovač je obzvlášť účinný pre tepelne citlivé chemické prúdy.
• Farmaceutický a biotechnologický priemysel: Koncentrácia farmaceutických roztokov, fermentačných brotov a biologických extraktov vo vákuu na zachovanie účinných látok. Táto jednoduchý odparovač možnosť poskytuje presnú kontrolu pre výrobu malých šarží liekov.
• Potraviny a nápoje: Koncentrácia ovocných džúsov, cukrových roztokov a rastlinných extraktov s konzistentnou kvalitou výrobku a udržaním chuti. Tento parou ohrievaný odparovač návrh zaisťuje jemné spracovanie bez kompromisov s integritou výrobku.
• Elektrolytické pokovovanie, textilné a farbiarske priemysel: Zníženie objemov odpadovej vody s vysokým obsahom solí, čím sa podporuje dodržiavanie požiadavky na nulové vypúšťanie kvapalných odpadov (ZLD) prostredníctvom spoľahlivého priemyselné koncentračné systémy fungovania.
• Výroba nových energií: Zníženie objemu odpadovej vody z výroby lítiových batérií a fotovoltických panelov tak, aby sa splnili environmentálne požiadavky na vypúšťanie, pomocou overeného systému BHP viacúčinkový odparovač technológii.
• Priemyselné parky: Kľúčový krok koncentrácie v centrálnej ZLD úpravni odpadovej vody pre viaceré výrobné jednotky, kde systém priemyselné koncentračné systémy zabezpečuje stálu prevádzkovú výkonnosť pri rôznych zloženiach prívodnej vody.

Voliteľné moduly a integrovanie systému

BHP ponúka konfigurovateľné možnosti pre priemyselný koncentračný systém vyhrievaný parou , vrátane: automatickej čistiacej procedúry (CIP), režimu núteného obehu pre prívodné média s vysokou viskozitou, separácie kryštálov soli, modulu obnovy pary, diaľkovej cloumovej monitorovacej funkcie, zvýšenej ochrany proti korózii a pokročilej úpravy konečného vypúšťaného odpadu. Tieto možnosti umožňujú systému viacúčinkový odparovač presne prispôsobiť špecifickým požiadavkám procesu a prevádzkovým obmedzeniam.

Vyparovač BHP-MEE sa integruje so systémami predúpravy BHP – viacvrstvovými filtrami, filtrami s aktívnym uhlím, ultrafiltráciou (UF), reverznou osmózou (RO) – a so systémami kryštalizácie, mechanického stlačenia pary (MVR) a opätovného využitia vody. To umožňuje spoločnosti BHP dodávať komplexný, jednozdrojový technologický reťazec pre dosiahnutie nulového výpusťovania kvapalných odpadov, čím sa zníži riziko integrácie a zabezpečí jasná zodpovednosť za výkon. Bez ohľadu na to, či je nakonfigurovaný ako jednoduchý odparovač pre menšie aplikácie alebo komplexný viacúčinkový odparovač reťazec pre vysokorozsahové prevádzky, séria BHP-MEE poskytuje spoľahlivý a účinný priemyselné koncentračné systémy výkon.

Všetky jednotky BHP-MEE majú certifikáty ISO9001, ISO14001 a CE. priemyselný koncentračný systém vyhrievaný parou je podporovaný testovaním pri výrobe v závode, pomocou pri uvádzaní do prevádzky na mieste a dlhodobou servisnou podporou po predaji od spoločnosti Guangdong Baihuipu – s cieľom na zahraničných výrobcov v Európe, Severnej Amerike a Južnej Amerike. Od jednoduchý odparovač jednotky až po zložité viacúčinkové konfigurácie, BHP poskytuje komplexnú inžiniersku podporu, aby sa zabezpečil optimálny výkon systému a maximálny návrat investícií.
