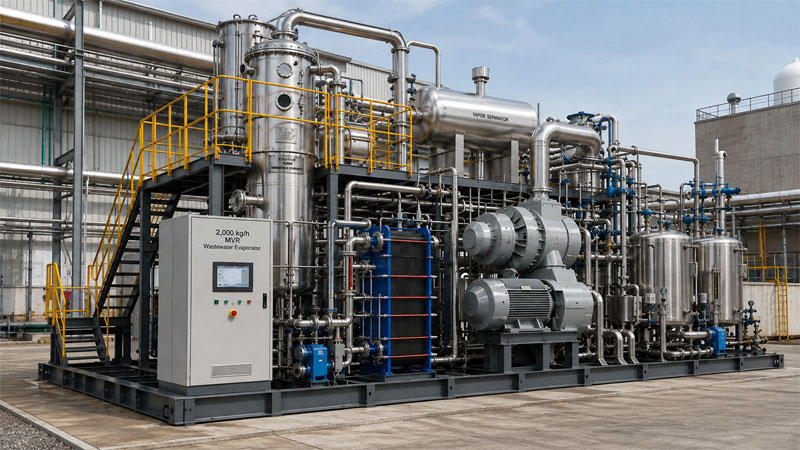

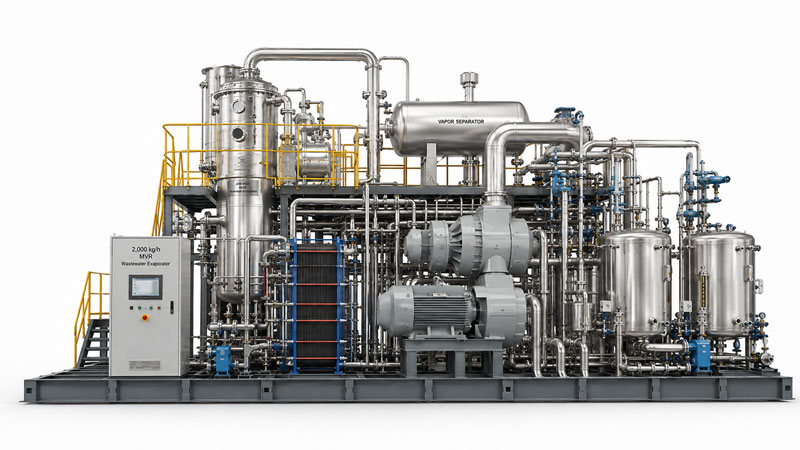

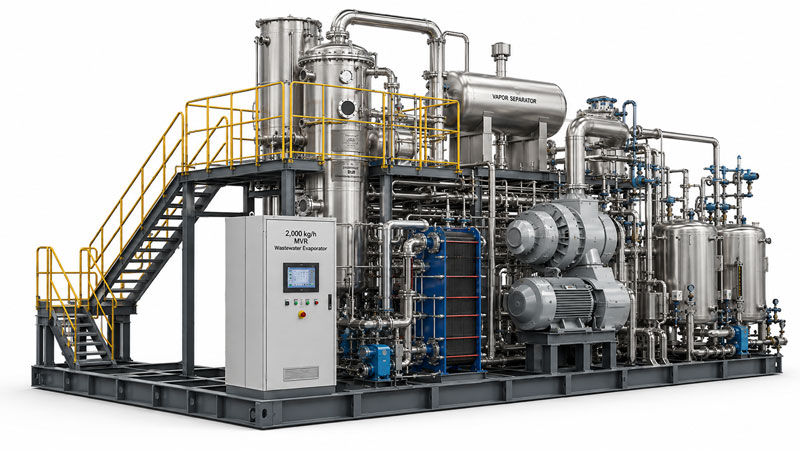

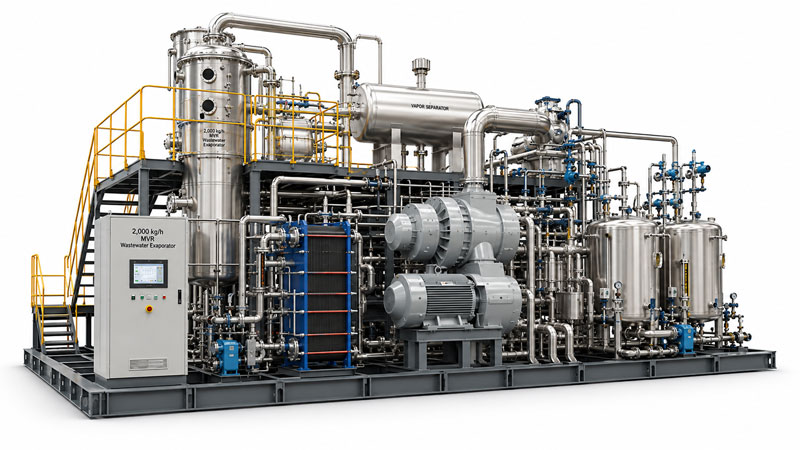

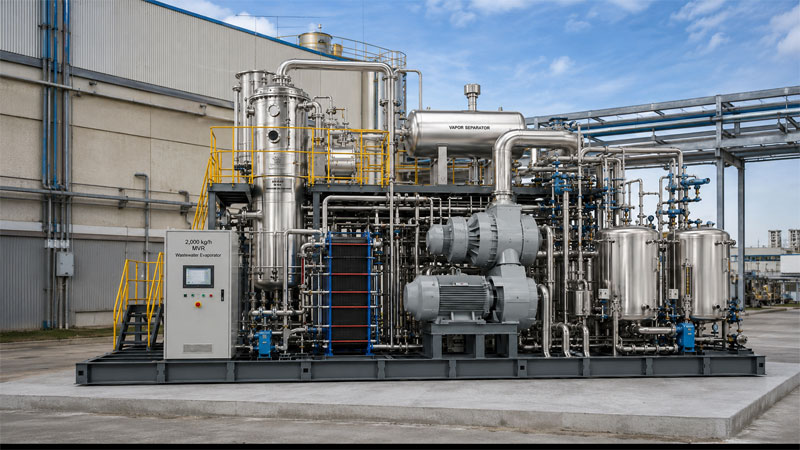

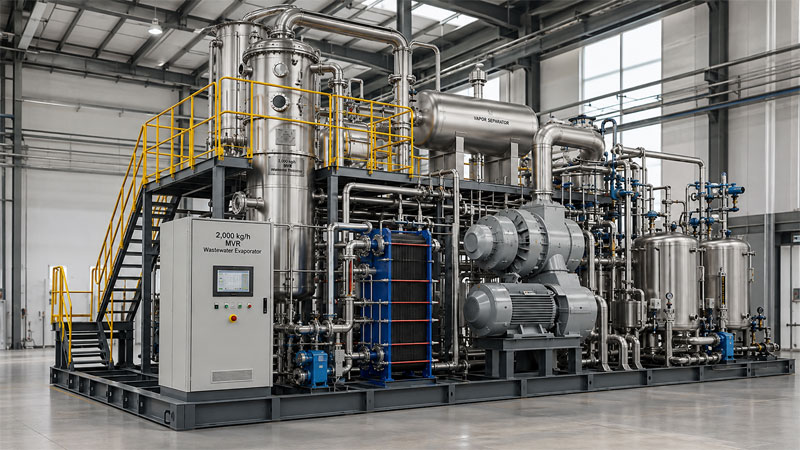

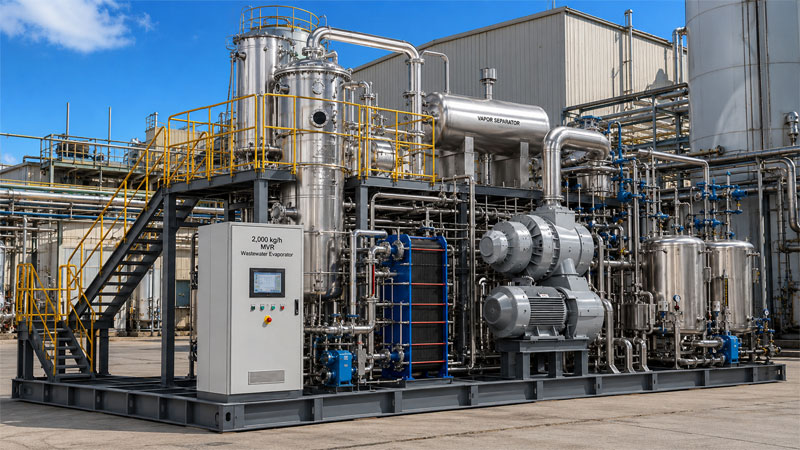

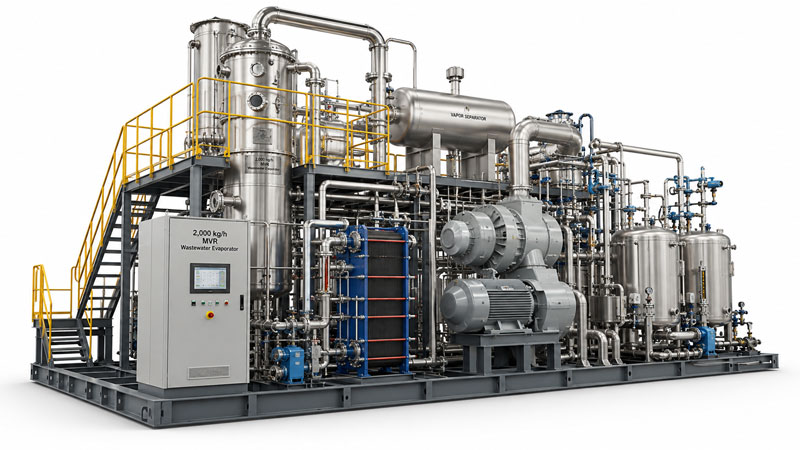

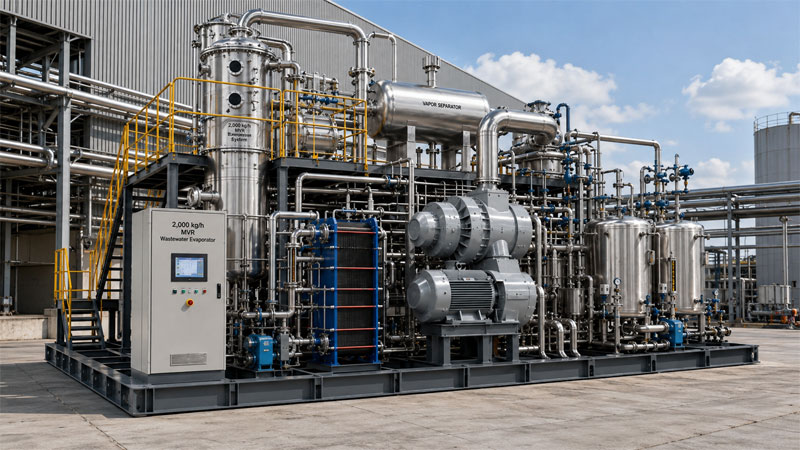

évaporateur d’eaux usées MVR de 2 000 kg/h
L’évaporateur à eaux usées MVR de 2 000 kg/h est un dispositif central haute performance conçu pour les grandes installations industrielles, assurant une concentration stable et continue des eaux usées ainsi qu’une récupération fiable de l’eau. Spécialement adapté aux scénarios à débit élevé, à salinité variable et à fonctionnement prolongé, cet évaporateur à eaux usées MVR permet aux projets industriels de réduire efficacement les charges de rejet, de recycler l’eau réutilisable et de diminuer les coûts opérationnels globaux.
Fonctionnant comme élément central d’un système complet d’évaporation des eaux usées — et non comme unité autonome — l’évaporateur MVR est largement utilisé dans les secteurs des batteries lithium-ion, des nouvelles énergies, de la chimie, de la pharmacie et de la galvanoplastie. Il permet une intégration fluide avec des procédés de concentration membranaire, de récupération thermique, de cristallisation et de réutilisation de l’eau, afin de répondre aux besoins variés du traitement industriel des eaux usées.
Associé à des dispositifs de concentration pré-membranaires tels que les osmoseurs inverses à haute pression, l’évaporateur à recyclage mécanique de la vapeur (MVR) pour eaux usées de 2 000 kg/h réduit efficacement la charge thermique et améliore la rentabilité du projet ; il convient idéalement au traitement des rejets d’osmose inverse, des saumures industrielles et des eaux usées à forte salinité. Dans les projets ZLD (zéro décharge liquide), il constitue une étape intermédiaire clé, reliant les procédés en amont (prétraitement, filtration sur ultrafiltration UF et osmose inverse RO) aux étapes en aval (cristallisation et élimination des résidus solides), afin d’assurer un traitement des eaux usées progressif et maîtrisé.
Cet évaporateur à recyclage mécanique de la vapeur (MVR) pour eaux usées offre une grande flexibilité dans le choix des matériaux, notamment l’acier inoxydable SS316L, les aciers duplex et le titane, ce qui permet de s’adapter aux eaux usées corrosives générées par la production industrielle. Il intègre des stratégies ciblées de lutte contre l’entartrage, de désembouage et de nettoyage CIP (Cleaning-in-Place), afin d’éviter les dépôts sur les surfaces d’échange thermique et l’entraînement de mousse, garantissant ainsi un fonctionnement stable sur le long terme.
Équipé d’un contrôle standard PLC/AMI et d’une surveillance à distance SCADA en option, le système intelligent d’évaporation des eaux usées permet une surveillance en temps réel de la densité, de la conductivité et du débit, assurant un fonctionnement automatique ininterrompu. Conçu sur mesure selon la qualité réelle de l’eau et les objectifs de réutilisation, cet évaporateur MVR polyvalent offre une solution économique et évolutive pour le traitement industriel à grande échelle des eaux usées et la construction de systèmes ZLD.
Caractéristiques principales
- capacité d’évaporation nominale de 2 000 kg/h
- Conception industrielle continue robuste
- Recompression mécanique de la vapeur
- Réduction importante du volume d’eaux usées
- Récupération intégrée de chaleur
- Contrôle de Processus Automatisé
- Récupération et réutilisation du condensat
- Intégration d’un cristalliseur disponible
- Adapté aux grands systèmes ZLD
- Intégration modulaire en amont/aval
Applications typiques
- Grandes usines de batteries lithium
- Usines de matériaux pour batteries
- Installations industrielles d’énergie nouvelle
- Fabrication de produits chimiques
- Production pharmaceutique
- Parcs industriels de galvanoplastie
- Fabrication électronique
- Concentré membranaire à forte salinité
- Concentration des rejets d’osmose inverse
- Saumure industrielle
- Projets de décharge zéro de liquide
Paramètres techniques de référence
| Paramètre |
Spécifications de référence |
| Capacité d'évaporation |
2 000 kg/h |
| Technologie |
MVR |
| Mode de fonctionnement |
Continu |
| Alimentation des eaux usées |
Spécifique au projet |
| TDS de l’alimentation |
Spécifique au projet |
| Concentration finale |
Spécifique au projet |
| Compresseur MVR |
Conçu sur mesure pour le projet |
| Type par évaporation |
Circulation forcée / film descendant / combiné |
| Pression de fonctionnement |
Vide/spécifique au procédé |
| Matériau principal |
Acier inoxydable 316L / duplex / titane / alliage spécial |
| Récupération de chaleur |
Intégré |
| Récupération des condensats |
Disponible |
| API / IHM |
Standard |
| SCADA |
Optionnel |
| CIP |
Recommandé |
| Cristalliseur |
Optionnel |
| Surveillance à distance |
Optionnel |
Concept intégré de traitement
L’évaporateur à eaux usées MVR de 2 000 kg/h est une unité centrale haute performance destinée aux grandes installations industrielles, permettant une concentration stable et une récupération d’eau. Conçu pour fonctionner à haut débit, avec des salinités variables et sur de longues périodes, il réduit les rejets, recycle l’eau et abaisse les coûts. Il est largement utilisé dans les industries des batteries lithium-ion, chimique, pharmaceutique et de la galvanoplastie, et s’intègre aux procédés de concentration membranaire, de cristallisation et de récupération thermique. Compatible avec des traitements préalables tels que l’osmose inverse à haute pression (RO), il convient aux rejets RO, aux saumures et aux effluents à forte salinité, et constitue une étape clé dans les systèmes ZLD (Zero Liquid Discharge). Les matériaux disponibles comprennent l’acier inoxydable SS316L, l’acier duplex et le titane. Des stratégies anti-encrassement, anti-mousse et de nettoyage en place (CIP) garantissent sa durabilité. La commande par automate programmable (PLC) et interface homme-machine (HMI), avec option SCADA, permet une surveillance en temps réel et une automatisation. Conçu sur mesure selon la qualité spécifique de l’eau à traiter et les objectifs de réutilisation, il offre une solution évolutive et économiquement efficace pour le traitement des eaux usées industrielles.
Fonctionnement
Étape 1 — Concentration amont
Lorsqu’elles sont techniquement et économiquement adaptées, les membranes peuvent éliminer l’eau avant évaporation, réduisant ainsi la charge thermique d’évaporation sur l’évaporateur MVR.
Étape 2 — Évaporation MVR
L’alimentation concentrée entre dans l’évaporateur de traitement des eaux usées MVR, où l’eau est vaporisée à l’intérieur du système d’évaporation des eaux usées.
Étape 3 — Recompression de la vapeur
La vapeur secondaire est comprimée afin d’accroître son énergie thermique utile à l’intérieur de l’évaporateur MVR.
Étape 4 — Récupération interne de chaleur
La vapeur comprimée transfère de la chaleur vers la section d’évaporation, réduisant ainsi le besoin de vapeur externe continue dans le traitement industriel des eaux usées.
Étape 5 — Récupération du condensat
La vapeur condensée est collectée et peut être polie en vue d’une réutilisation dans le cadre du système d’évaporation des eaux usées.
Étape 6 — Concentration des saumures
Les eaux usées restantes atteignent une concentration plus élevée en sels et en contaminants à l’intérieur de l’évaporateur MVR pour eaux usées.
Étape 7 — Cristallisation facultative
Pour les applications ZLD, la saumure concentrée peut entrer dans un cristalliseur afin de séparer les solides de l’eau restante après l’évaporateur MVR.
Intégration ZLD
Une solution complète de zéro rejet liquide peut comporter trois grandes étapes. À l’étape 1, le prétraitement élimine les matières en suspension, la dureté, la silice, les huiles, les métaux lourds, les contaminants organiques et les précurseurs d’entartrage afin que le système d’évaporation des eaux usées puisse fonctionner de façon plus stable. À l’étape 2, l’osmose inverse (RO), l’osmose inverse à haute pression ou d’autres technologies membranaires permettent de récupérer de l’eau avant le traitement thermique, lorsque cela est possible. À l’étape 3, l’évaporateur MVR pour eaux usées élimine davantage d’eau du concentrat membranaire, et un cristalliseur peut ensuite produire des sels solides ou des solides concentrés destinés à une gestion ultérieure. Cette approche par étapes est courante dans le traitement industriel des eaux usées, car elle améliore l’efficacité énergétique et simplifie la gestion des concentrats.
Principaux facteurs de conception pour les grands projets MVR
Mise à l'échelle
Le calcium, le magnésium, la silice, le sulfate et d’autres sels peuvent former des dépôts sur les surfaces d’échange thermique d’un évaporateur MVR.
Corrosion
La présence de chlorures, un pH bas ou élevé, ainsi que certains composants chimiques spécifiques peuvent nécessiter une construction en acier duplex, en titane ou en alliage spécial pour le système d’évaporation des eaux usées.
Élévation du point d’ébullition
Les saumures concentrées peuvent bouillir à des températures sensiblement différentes de celles de l’eau pure sous la même pression, ce qui influe sur la conception du compresseur MVR et des échangeurs thermiques.
Pluie
La matière organique et les agents tensioactifs peuvent générer de la mousse et provoquer des entraînements, ce qui exige l’emploi de séparateurs et de stratégies anti-mousse dans le traitement industriel des eaux usées.
Composés organiques volatils
Certains contaminants organiques peuvent passer dans la vapeur et le condensat ; un prétraitement ou un polissage du condensat peut donc être requis dans le système d’évaporation des eaux usées.
Options de personnalisation
- MVR à circulation forcée
- MVR à film descendant
- Systèmes hybrides multi-effet + MVR
- Prétraitement par concentration membranaire
- Intégration d’osmose inverse à haute pression
- Prétraitement adoucissant
- Précipitation chimique
- Élimination des métaux lourds
- Prétraitement organique
- SS316L
- 2205 Duplex
- 2507 Super Duplex
- Titane
- Options d’alliage à base de nickel
- Cristalliseur
- Séparateur de sel
- Centrifuger
- Presse à filtre
- Recirculation de la liqueur mère
- Polissage du condensat
- Récupération du condensat d’osmose inverse
- CIP Automatisé
- Surveillance en ligne de la densité
- Surveillance de la conductivité
- Surveillance de l'écoulement
- API / IHM
- SCADA
- Surveillance à distance des données
Pourquoi choisir ce modèle ?
Avec une capacité d’évaporation de 2 000 kg/h, les clients n’achètent généralement plus uniquement un évaporateur. Ils évaluent plutôt un projet complet de réduction des eaux usées ou de ZLD (zéro déversement liquide), ce qui signifie que l’évaporateur à compression mécanique de vapeur (MVR) pour eaux usées doit être évalué conjointement avec le prétraitement, la concentration par membranes, la gestion des concentrats et l’acheminement de l’eau recyclée. L’objectif principal de l’ingénierie consiste à équilibrer le coût d’investissement, la consommation énergétique, le taux de récupération d’eau, la maîtrise des encrassements, le choix des matériaux, la disponibilité du système, les besoins en maintenance, l’élimination des sels et le coût d’exploitation à long terme. Pour cette raison, des essais pilotes ou une caractérisation détaillée des eaux usées peuvent être recommandés avant la finalisation du système d’évaporation des eaux usées, notamment dans le cadre de projets complexes de traitement industriel des eaux usées.
FAQ
Une capacité de 2 000 kg/h convient-elle à un projet ZLD ?
Oui. Cette capacité peut servir d’étape d’évaporation dans un système ZLD plus vaste, lorsqu’elle est correctement intégrée à un prétraitement, à une concentration membranaire et à une cristallisation dans un système d’évaporation des eaux usées.
La concentration membranaire doit-elle être installée avant le MVR ?
Souvent oui, lorsque les caractéristiques des eaux usées le permettent. Les membranes éliminent généralement l’eau en consommant moins d’énergie que l’évaporation thermique ; ainsi, maximiser la récupération membranaire avant l’évaporateur MVR peut améliorer la rentabilité globale.
Le système peut-il produire du sel sec ?
Un évaporateur seul produit normalement une saumure concentrée. Un cristalliseur et des équipements de séparation solide-liquide sont généralement requis pour obtenir du sel solide après le traitement industriel des eaux usées.
Le condensat récupéré peut-il être réinjecté dans la production ?
Éventuellement oui. Le condensat peut nécessiter un polissage, selon sa conductivité, sa DCO, son taux d’ammoniac, sa teneur en composés organiques volatils, ainsi que les spécifications applicables à l’eau de réutilisation définies par l’usine dans le système d’évaporation des eaux usées.
Comment sélectionne-t-on les matériaux des équipements ?
La sélection des matériaux dépend de la concentration de chlorures, de la température, du pH, des agents oxydants, des produits chimiques organiques et des conditions de concentration attendues dans l’évaporateur à compression mécanique de vapeur (MVR) pour eaux usées.
Quelles sont les causes de l’entartrage à l’intérieur d’un système MVR ?
Les causes courantes comprennent la précipitation de carbonate de calcium, de sulfate de calcium, de silice et d’autres sels, qui deviennent sursaturés au fur et à mesure que l’eau s’évapore dans le traitement industriel des eaux usées.
Comment maîtrise-t-on l’entartrage ?
Les méthodes peuvent inclure un prétraitement, une adoucissement, un dosage chimique, un ajustement du pH, une circulation forcée, des limites optimisées de concentration et des nettoyages périodiques CIP dans le système d’évaporation des eaux usées.
Un système MVR nécessite-t-il des opérateurs ?
L’installation peut être fortement automatisée, mais des inspections régulières, une surveillance de la qualité de l’eau, une gestion des produits chimiques et une maintenance restent indispensables pour assurer un fonctionnement fiable de l’évaporateur MVR.
Quelles données relatives aux eaux usées sont nécessaires pour la conception du système ?
Une analyse complète des eaux usées est privilégiée, y compris le débit, les matières dissoutes totales (TDS), la demande chimique en oxygène (COD), les chlorures, les sulfates, le calcium, le magnésium, la silice, l’ammoniac, les métaux lourds, les hydrocarbures, les matières en suspension, le pH et les composants organiques.
CTA recommandé
Vous envisagez un projet industriel de système à zéro rejet liquide (ZLD) ou une grande installation de concentration des eaux usées ? Envoyez-nous votre analyse des eaux usées, le volume quotidien d’eaux usées, votre procédé de traitement actuel, le taux de récupération d’eau ciblé et vos exigences en matière d’élimination du concentrat. Notre équipe d’ingénierie peut évaluer l’ensemble du procédé : prétraitement, concentration par membranes, évaporation sous vide à effet multiple (MVR) et cristallisation pour votre système d’évaporation des eaux usées.
Bouton CTA : Obtenir une évaluation de système ZLD
